| ブランド名: | SJK |
| モデル番号: | SMD 9*7 OCXO |
| MOQ: | 1000個 |
| 価格: | Negotiate |
| パッケージの詳細: | 1000pcs /reel |
| 支払条件: | T/T |

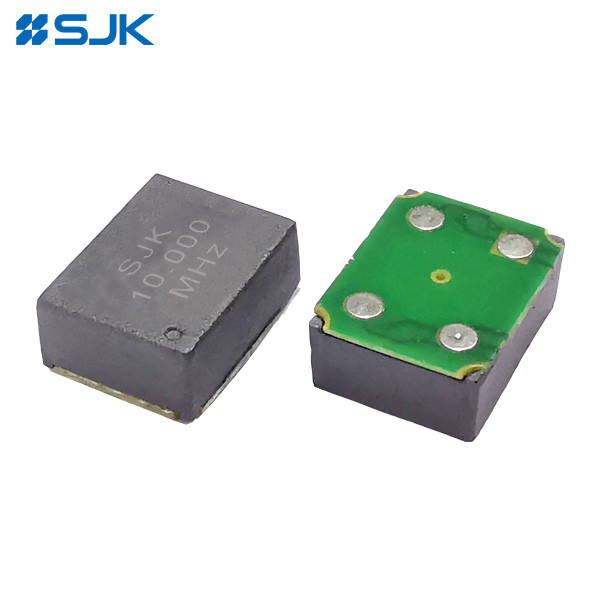

高安定性 ミニチュア 4パッド SMD パッケージ OCXO 1Xシリーズ SMD 9*7 サイズ OCXO シンセサイザー デジタル スイッチ
特徴:
電子仕様:
| ポイント | 1Xシリーズ SMD 9*7 OCXO | ||||
| 出力波形 | HCMOS | 切断されたシナス波 | |||
| 周波数範囲 | 10MHzから50MHz | 10MHzから50MHz | |||
| 供給電圧 | 3.3V | 5V | 3.3V | 5V | |
| 初期校正容量 | ± 500ppb (最大) | ±500ppb (最大) | |||
| Vcon=+1.65V | Vcon=+2.5V | Vcon=+1.65V | Vcon=+2.5V | ||
| 使用された結晶切断の種類 | IT-カット・クリスタル | ||||
| 周波数安定性 | 温度は | ±10ppb (最大) -30°Cから+70°C以上 | |||
| ±20 ppb (最大) -40°Cから+85°C以上 | |||||
| 供給電圧と | ±10ppb 最大 (Vcc±5%) | ||||
| vs 暖房時間 | 最長5分,基準周波数±0.1ppm以内 | ||||
| vs 老化 | ±3.0ppb最大 30日後; ±600ppb最大 1年目; ±3ppm最大 10年以上 | ||||
| 逆流量 | ±1.0ppm最大,1回流し,その後24時間測定. | ||||
|
電圧制御 オン ピン1 (EFC) |
周波数調整範囲 | ±5ppm分 | |||
| 制御電圧範囲 | +1.65V±1.65V | +2.5V±2.5V | |||
| 転送関数 | 陽性: 制御電圧の増加は出力周波数を増加させる. | ||||
| 入力インペデンス | 100KΩ分 | ||||
| EFC 線形性 | ±10% 最大 | ||||
| パワー | エネルギー分散 (@25°C) | 0安定状態では最大4ワット,オン状態では最大350mA | |||
| 生産量 | 出力論理高 (V)ほら) | +2.4V分 | +4.5V分 | - | - |
| 出力論理が低い (V)OL) | 最大0.4V | 最大0.5V | - | - | |
| 作業サイクル | 45~55% | - | |||
| 負荷 | 15pF | 10KΩ//10pF±10% | |||
| 出力電圧レベル (ピークからピーク) | - | - | 0.8Vp-p分 | ||
| 上昇時間/落ち込み時間 | 7nS 最大 (波形の20%~80%) | ||||
| ステージノイズオフセット [20MHz] (タイプ) | 10Hz | 100Hz | 1KHz | 10KHz | |
| -98dBc | -126dBc | -145dBc | -152dBc | ||
| 動作温度 | -20~+70°C, -40~+85°C,または指定する | ||||
| 貯蔵温度 | -55~+125°C | ||||
| パッケージサイズ (L*W*H) | 9.7*7.5*4.1mm | ||||
| パッキングユニット | 1000pcs/リール | ||||

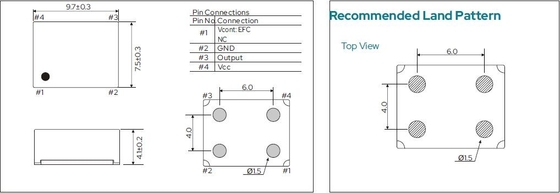

サイズ:
