シリーズ6A HC-49U クリスタルユニット 4000MHz 30pFプラスmn 30ppm -40- 85Cプラスmn 30ppm

ブランド名:	SJK
モデル番号:	49U
MOQ:	1000個
価格:	negotiable
パッケージの詳細:	3000個
支払条件:	T/T

詳細情報

製品説明

詳細情報

起源の場所:

中国

ブランド名:

SJK

証明:

SGS,ROHS,REACH

モデル番号:

49U

文書:

6A-49U.pdf

パッケージ:

49U

頻度:

3.8845MHz

周波数容量 25°C:

±20ppm

作業温度:

-20～+70℃

周波数安定性:

±20ppm

ドライブレベル:

100 uW (最大)

貯蔵温度範囲:

-55°C から +125°C

周波数安定性:

+/- 30 ppm (最大)

負荷容量:

18 pF,20 pF,30 pFまたはシリーズ

年齢の頻度:

+/- 5 ppm/年 (最大)

振動モード:

基本的

25°C で老化する:

+/- 5 ppm/年 (最大)

断熱抵抗:

500 MOhm (分)

周波数容量:

+/- 30ppm

動作温度範囲:

-20°C ～ +70°C

パッケージの種類:

HC-49/U

最小注文数量:

1000個

価格:

negotiable

パッケージの詳細:

3000個

受渡し時間:

6-8weeks

ストック:

ストック切れ

輸送方法:

急行

記述:

HC-49U結晶共鳴器 4000MHz 30pF ±30ppm -40~+85°C ±50ppm

支払条件:

T/T

供給の能力:

月30Kpcs

ハイライト:

HC-49U レゾナータセラミック

4.000MHzの共鳴器セラミック

30ppm 結晶単位

製品説明

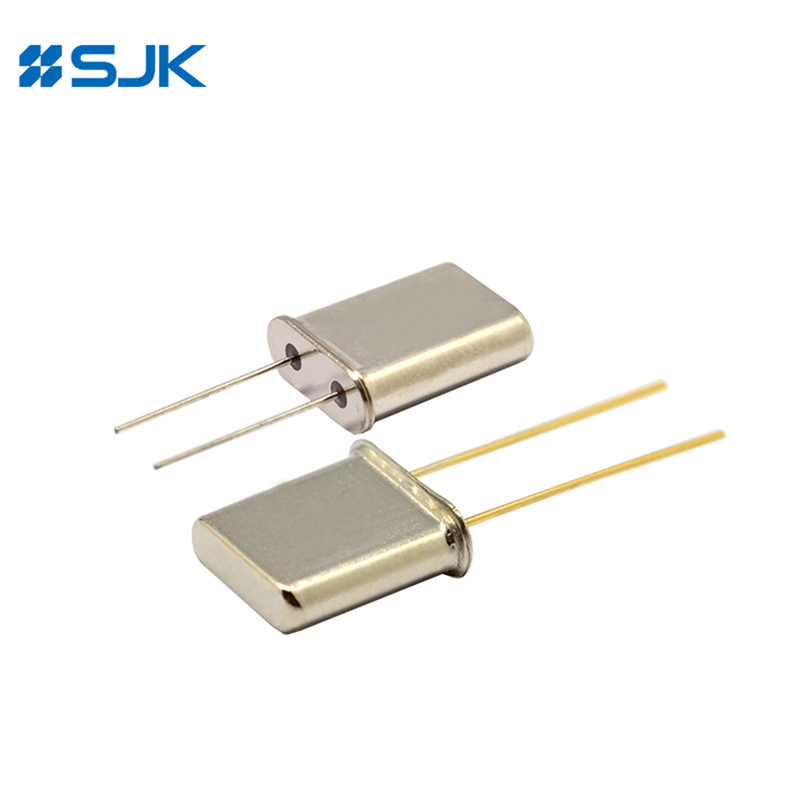

HC-49U結晶共鳴器 4000MHz 30pF ±30ppm -40~+85°C ±50ppm

6A クリスタル

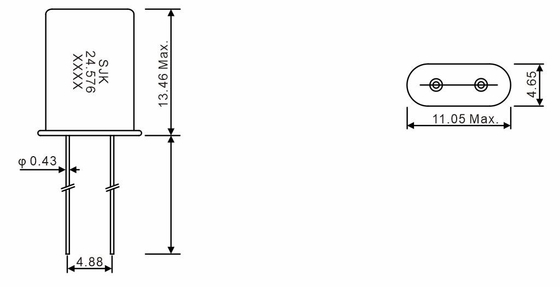

HC-49U ハードケース溶接結晶
空気密度の高い金属パッケージが高い信頼性を保証します
自動積載用のテーピングパック

仕様

タイプ	6A 透孔結晶
周波数範囲	1~150 MHz
周波数容量 (25°C)	±20ppm,または指定する
動作温度上の周波数安定性	±20ppm,または指定する
動作温度範囲	-20~+70°C,または指定する
貯蔵温度範囲	-55~+125°C
負荷容量	16pF, 20pF, 30pF, 32pF または指定する
ドライブレベル	1~500μw (100μWタイプ)
シャント容量 (C0)	7pF 最大
年化 (25°C)	±3ppm/年最大
パッキングユニット	百個

同等数列抵抗 (ESR)

基本的		3番目オーバートーン		5番目オーバートーン
1~3.0MHz	最大350Ω	20~25MHz	50Ω 最大	70~100MHz	60Ω 最大
3~3.5MHz	150Ω 最大	25~30MHz	40Ω 最大	100~125MHz	60Ω 最大
3.5~4.0MHz	90Ω 最大	30~75MHz	40Ω 最大	125~150MHz	60Ω 最大
4~7.0MHz	60Ω 最大	75~100MHz	60Ω 最大
7~15.0MHz	35Ω 最大
15~30MHz	25Ω 最大
