| 仕様と寸法 |
特徴
1MHzから220MHzまでの任意の周波数,小数点から6桁の精度
温度は40°Cから105°Cまで
0.1ps RMS 段階ジッター 12KHzから20MHz以上
産業用および拡張された商業用温度範囲
LVDSとLVPECLの出力信号タイプ
3.2×2のサイズです55×3で割った2, 7.0×5.0 mm
オートマティック・マウントとリフロー・ソールド
アプリケーション: 10Gイーサネット,SONET,SATA,SAS,テレコム,ストレージ,サーバーなど
RoHS に準拠 / Pb 無
仕様
| タイプ | SiT9366 MEMS |
| 出力型 | LVDS,LVPECL |
| 周波数範囲 | 1~220MHz |
| 供給電圧 | 2.5V/2.8V/3V/3.3V/2.25~3.62V |
| 周波数安定性 | ±10ppm~±25ppm,または指定する |
| 動作温度 | -40~+85°C, -40~+105°C |
| 入力電圧高 (VIH) | 70% Vdd |
| 入力電圧低 (VIL) | 30% Vdd |
| 入力・引き上げ阻力 | 250KΩ Μマックス (Pin1 ロジック ハイ) |
| 2MΩ Μmin (Pin1 ロジックロー) | |
| 開始時間 | 最大3秒 |
| 再開時間 | 3.8μsマックス |
| 作業サイクル | 45~55% |
| 現在の消費量 | 89mA マックス |
| OE の電源を無効にする | 58mA 最大 |
| 差出力電圧 | 450mV 最大 |
| 出力 流出電流を無効にする | 1 μA マックス |
| 待機電流 | 100μA 最大 |
| VOD 幅の変化 | 50mV |
| オフセット電圧 | 1.375V マックス |
| VOS の 大きさ 変化 | 50mV 最大 |
| 上昇/減少 時間 | 290ps 最大 |
| OE を有効/無効にする時間 | 30.8インス マックス |
| RMS 周期ジッター | 10.6PS 最大 |
| RMS 周期ジッター (ランダム) | 0.32PS 最大 |
| 貯蔵温度範囲 | -60~+150°C |
| パッキングユニット |
3225: 3000個/リール 5032 / 7050: 1000pcs/リール |

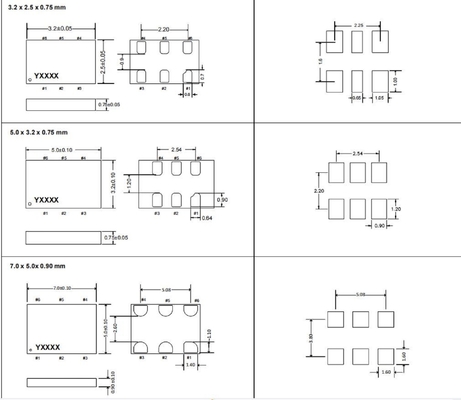

尺寸 [mm]
