| ブランド名: | SJK |
| モデル番号: | SJK-5AWSF1568MA6 |
| MOQ: | 1000個 |
| 価格: | negotiable |
| パッケージの詳細: | 3Kpcs/リール |
| 支払条件: | T/T |
特徴

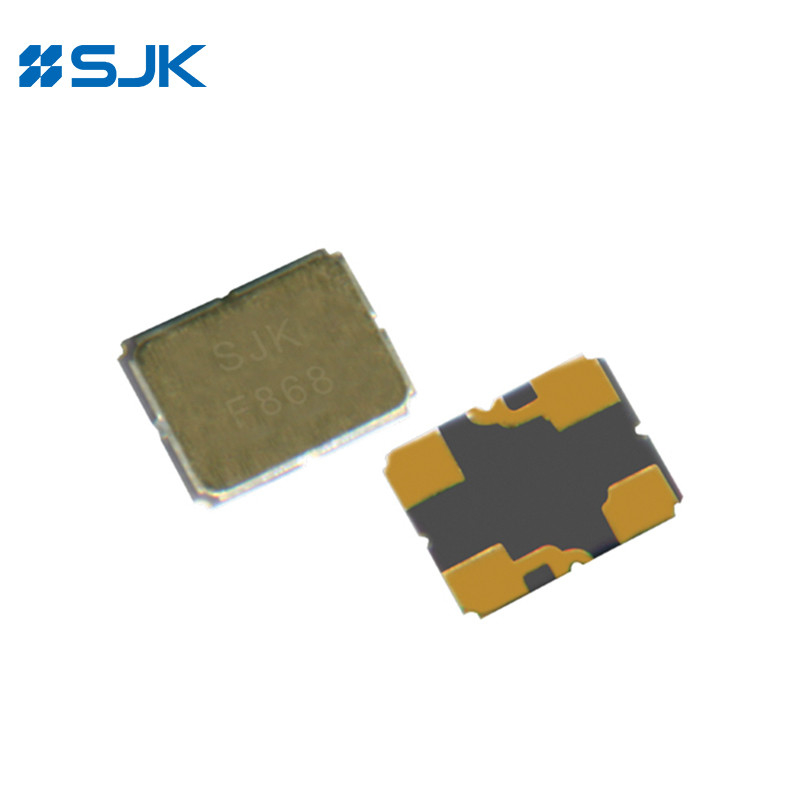

表面搭載技術 (SMT) のセラミックパッケージ
高周波 SAWフィルター
パッケージのサイズ 2.5×2.0×0.65mm
パッケージタイプ DCC4A
電気静止感受装置 (ESD)
オートマティック・マウントとリフロー・ソールド
RoHS に準拠し,Pb 無
仕様
| ポイント | 最低値 | 典型的な | 最大 | ユニット | |
| 中心周波数 | 1568.00MHz,または他の高周波 | メガHz | |||
| 挿入喪失 | 1.4 | 2.0 | dB | ||
| 挿入喪失 | 1559.08~1563.098MHz | 1.6 | 2.5 | dB | |
| 1573.42~1577.420MHz | 1.7 | 2.5 | dB | ||
| 振幅リップル (p-p) | 1559.098~1577.42MHz | 0.5 | 1.0 | dB | |
| 3dB帯域幅 | 35 | 43 | メガHz | ||
| グループ遅延リップル | 1559.098~1577.42MHz | 10 | 30 | ns | |
| 絶対減衰 | DC~1463.00MHz | 32 | 38 | dB | |
| 1463.00~1493.00MHz | 38 | 43 | dB | ||
| 1493.00~1512.00MHz | 35 | 40 | dB | ||
| 1512.00~1624.00MHz | 50 | 55 | dB | ||
| 1643.00~1673.00MHz | 48 | 53 | dB | ||
| 1673.00~2000.00MHz | 40 | 45 | dB | ||
| 2000.00~1463.00MHz | 25 | 30 | dB | ||
| 入力 VSWR | 1559.098~1577.42MHz | 1.5:1 | 2.0:1 | ||
| 出力 VSWR | 1559.098~1577.42MHz | 1.5:1 | 2.0:1 | ||
| 動作温度 | -40歳 | +85 | °C | ||
| 貯蔵温度 | -55歳 | 125 | °C | ||

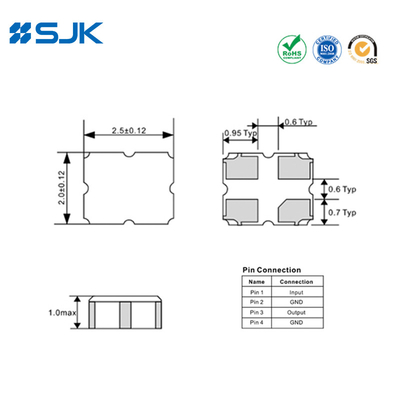

尺寸 [mm]
