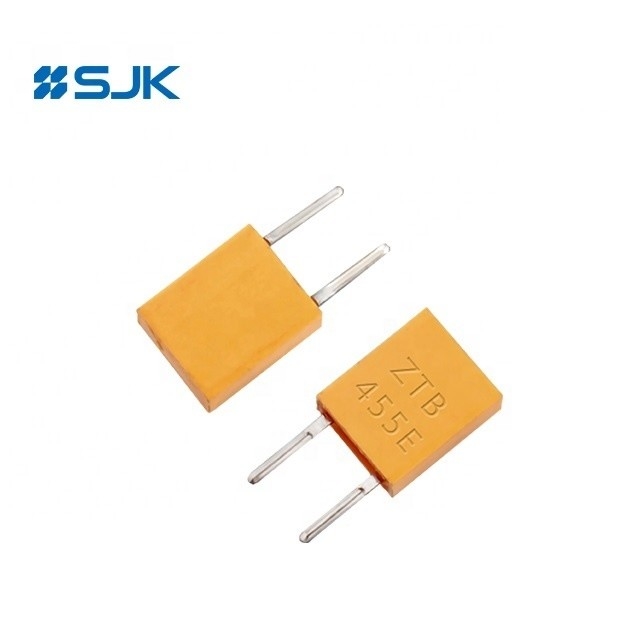

シリーズZTB DIP SMD型セラミック共鳴器周波数安定性プラスmn 0.3%

ブランド名:	SJK
モデル番号:	ZTB
MOQ:	1000個
価格:	negotiable
パッケージの詳細:	1000個
支払条件:	T/T

詳細情報

製品説明

詳細情報

起源の場所:

中国

ブランド名:

SJK

証明:

SGS,ROHS,REACH

モデル番号:

ZTB

モデル:

ZTBシリーズセラミック・レゾナタ (ZTB 455Eなど)

周波数範囲:

190~1250KHz

周波数安定性:

0.3%

申請:

セキュリティ,ラジオ,受信機

ドライブレベル:

最大100μW

シャント容量:

7pF 最大

動作温度範囲:

-20°Cから+80°C

ローズ・コンパイル:

そうだ

貯蔵温度範囲:

-40°C から +85°C

温度係数:

最大で+/-0.3%

抵抗同等のシリーズの:

最大 150Ω

周波数容量:

+/-0.5%または +/-0.3%

負荷容量:

20pFから50pF

年齢の頻度:

最大で+/-0.3%

最小注文数量:

1000個

価格:

negotiable

パッケージの詳細:

1000個

受渡し時間:

6-8weeks

支払条件:

T/T

供給の能力:

月30Kpcs

ハイライト:

セラミック共鳴器 190KHz

セラミック共鳴器 1250KHz

ZTB結晶セラミック共鳴器

製品説明

シリーズZTB DIP SMD型セラミック共鳴器周波数安定性プラスmn 0.3%

特徴

優れた環境耐性を持つ高度に信頼性の高い設計

低プロフィールデバイスで使用するために標準化

周波数範囲 190kHzから1250kHz

低コスト

応用:セキュリティ,消費者機器,テレビ,ラジオ,受信機など

RoHS に準拠する

仕様

部分番号		周波数精度 (25°C)	レゾネーター阻力	頻度安定性	十年の老化	負荷容量 C1 (pF)	負荷容量 C2 (pF)
DIPタイプ	SMDタイプ	周波数精度 (25°C)	レゾネーター阻力	頻度安定性	十年の老化	負荷容量 C1 (pF)	負荷容量 C2 (pF)
ZTB190~249E		±1KHz	¥20	±0.3%	±0.3%	330	470
ZTB250~374E		±1KHz	¥20	±0.3%	±0.3%	220	470
ZTB375~429E	ZTB375~429Y	±1KHz	¥20	±0.3%	±0.3%	120	470
ZTB430~509E	ZTB430~509Y	±2KHz	¥20	±0.3%	±0.3%	100	100
ZTB510~699E	ZTB510~699Y	±2KHz	¥20	±0.3%	±0.3%	100	100
ZTB700~1250E	ZTB700~1250Y	±0.5%	¥70	±0.3%	±0.3%	100	100

尺寸 [mm]

DIPタイプ

シリーズZTB DIP SMD型セラミック共鳴器周波数安定性プラスmn 0.3% 0

周波数範囲 (KHz)	幅 W (mm)	厚さ T (mm)	高さ H (mm)	リードスペース S (mm)	リード長さ L (ミリ)
190~249	13.5	3.8	14.7	10.0	8.0
250~374	11.0	3.8	12.2	10.0	7.0
375~400	7.9	3.6	9.3	7.7	7.0
401~699 年	7.0	3.5	9.0	5.0	4.0 (6.0)
700~1250	5.2	2.8	6.8	2.5	3.5

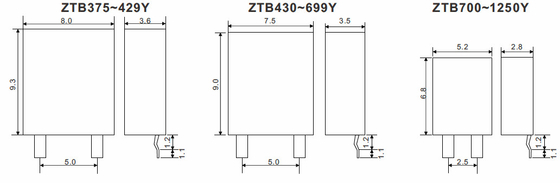

SMDタイプ

シリーズZTB DIP SMD型セラミック共鳴器周波数安定性プラスmn 0.3% 1
