| ブランド名: | SJK |
| モデル番号: | SJK-9M |
| MOQ: | 100個 |
| 価格: | negotiable |
| パッケージの詳細: | 100個/袋 |
| 支払条件: | T/T |

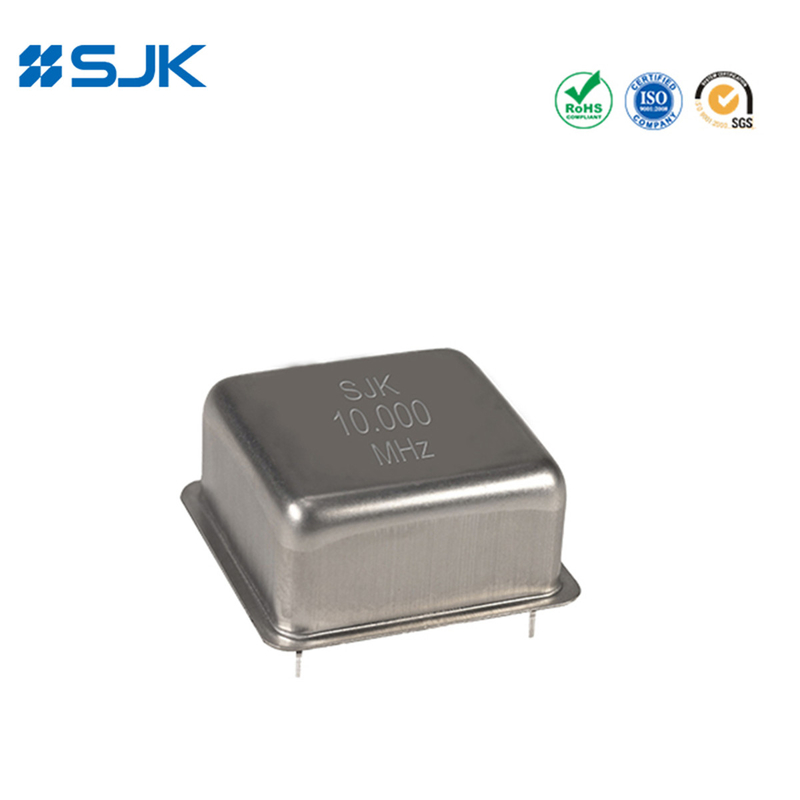

トルーホール 25*25*12mm OCXO 5~100MHz 5.0V または 12V ±100ppb -30~+70°C 参照タイムリング回路のために
特徴
OCXO (オーブン制御結晶振動器)
典型的な25.4×25.4×12.7mm DIPスルーホール OCXO
5MHzから100MHzまでの周波数範囲
±3ppb 周波数安定性 -40~+85°C以上
ストラトム3 (合計 ±0.3ppm 10年老化を含む)
非常に速い温め込みと正確な安定性
応用:ベースステーション,デジタルスイッチ,テスト機器,測定機器,SDH,SONETなど
RoHS に準拠し,Pb のない
仕様
| タイプ | 9Mシリーズ DIP OCXO | ||
| 出力型 | LVTTL/シナス波 | ||
| 出力負荷 | 15pF,または指定 | ||
| 出力波形 | 直角形 | ||
| 供給電圧 | 3.3V/5.0V | 12V | |
| 周波数範囲 | 5~40MHz | 10~100MHz | |
| 動作温度 | -40~+85°C,または指定する | ||
| 周波数安定性 | 周波数容量 | ±10ppb 最大 | |
| 動作温度に対して | ±3ppb~±10ppb | ||
| 供給電圧と | ±5ppb 最大 (±5変化) | ||
| 負荷に対して | ±5ppb 最大 (±10変化) | ||
| vs 老化 | ±0.5ppb/日, ±50ppb/年, ±0.3ppm/10年 | ||
| 電圧 Vol (Max.) /Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| 作業サイクル | 45~55% | ||
| 偽物 | -60dBc | ||
| 暖房 | ±10ppb (2分 @+25で,1時間参照) | ||
| 電力消費量 (安定状態) | 1.3W マックス | ||
| 周波数調整範囲 | ±0.5ppm (+1.65V±1.65V/+2.5V±2.5V/+5V±5) | ||
| フェーズノイズ @20MHz | @10Hz | -120dBc/Hz | |
| @100Hz | -135dBc/Hz | ||
| @1KHz | -145dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| パッキングユニット | 100個 | ||

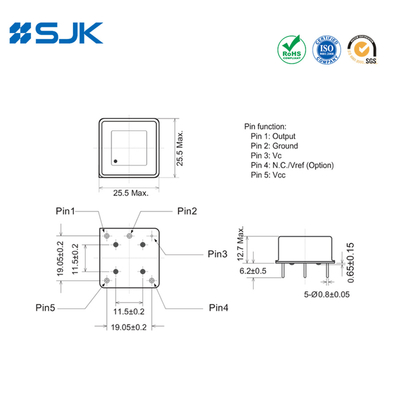

尺寸 [mm]
+86-755-88352869
rita@q-crystal.com について
ビデオ
|
