| ブランド名: | SJK |
| モデル番号: | 2倍 |
| MOQ: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 1Kp/バッグ |
| 支払条件: | T/T |
特徴

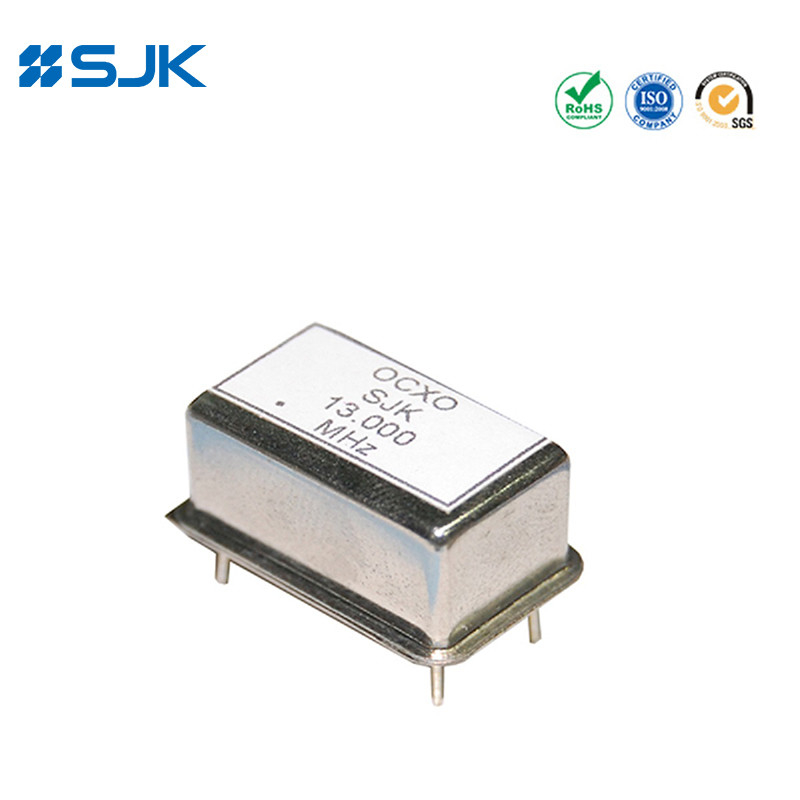

OCXO (オーブン制御結晶振動器)
典型的な20.3×12.7×11mm 14ピンのフルサイズスルーホールOCXO
5MHzから40MHzまでの周波数範囲
±50ppb 周波数安定性 -40~+85°C以上
ストラトム3 (合計 ±4.6ppm 10年の老化を含む)
非常に速い温め込みと正確な安定性
応用:ベースステーション,デジタルスイッチ,テスト機器,測定機器,SDH,SONETなど
RoHS に準拠し,Pb のない
仕様
| タイプ | 2Xシリーズ DIP-14 OCXO | ||
| 出力型 | HCMOS | ||
| 出力負荷 | 15pF,または指定 | ||
| 出力波形 | 直角形 | ||
| 供給電圧 | 3.3V/5.0V | ||
| 周波数範囲 | 5~40MHz | ||
| 動作温度 | -20~+70°C,または指定する | ||
| 周波数安定性 | 周波数容量 | ±0.1ppm 最大 | |
| 動作温度に対して | ±50ppb~±200ppb | ||
| 供給電圧と | ±50ppb 最大 (±5変化) | ||
| 負荷に対して | ±50ppb 最大 (±10変化) | ||
| vs 老化 | ±5.0ppb/日, ±0.5ppm/年, ±3.0ppm/10年 | ||
| 電圧 Vol (Max.) / Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| 作業サイクル | 45~55% | ||
| 偽物 | -60dBc | ||
| 暖房 | ±0.1ppm (2分 @+25, 1時間参照) | ||
| 電力消費量 (安定状態) | 0.8W マックス | ||
| 周波数調整範囲 | ±5.0ppm (+1.65V±1.65V/+2.5V±2.5V) | ||
| フェーズノイズ @20MHz | @10Hz | -105dBc/Hz | |
| @100Hz | -130dBc/Hz | ||
| @1KHz | -140dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| パッキングユニット | 200個 | ||

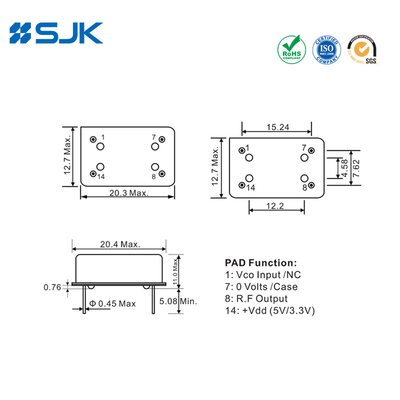

尺寸 [mm]
