| ブランド名: | SJK |
| モデル番号: | SJK-5X |
| MOQ: | 1000個 |
| 価格: | negotiable |
| パッケージの詳細: | 1Kp/バッグ |
| 支払条件: | T/T |

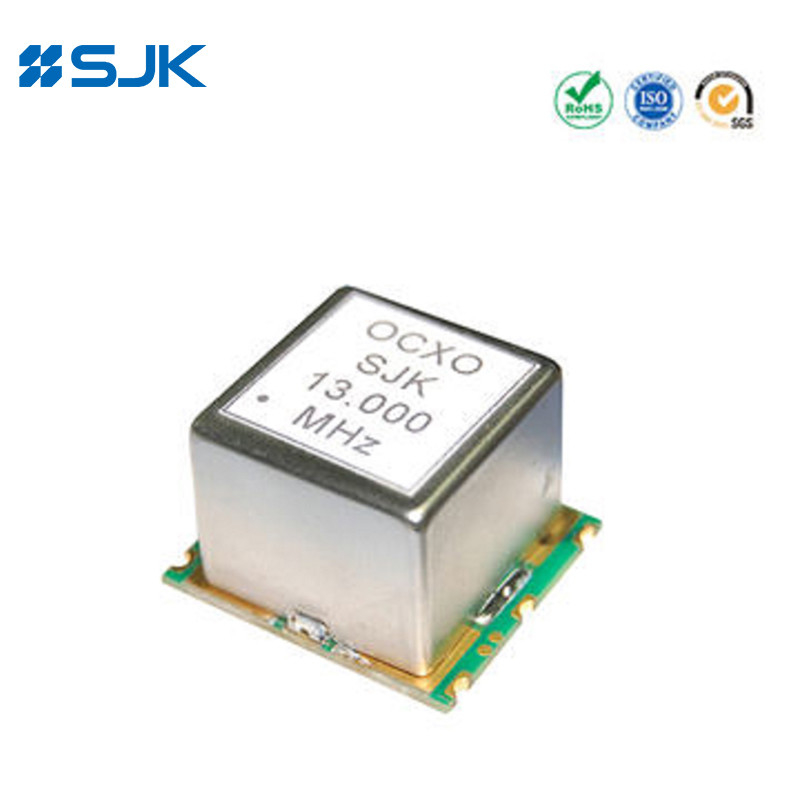

SMD 25*22*11mmサイズ OCXO サポート 5-40MHz 3.3V オーブン制御クリスタルオシレーター
特徴
OCXO (オーブン制御結晶振動器)
典型的な25.4×22.1×11mm SMD OCXO
5MHzから40MHzまでの周波数範囲
±10ppb 周波数安定性 -40~+85°C以上
オートマティック・マウントとリフロー・ソールド
非常に速い温め込みと正確な安定性
SC-カット結晶ユニット
応用:ベースステーション,デジタルスイッチ,テスト機器,測定機器,シンセサイザーなど
RoHS に準拠し,Pb のない
仕様
| タイプ | 5Xシリーズ SMD OCXO | ||
| 出力型 | HCMOS | ||
| 出力負荷 | 15pF,または指定 | ||
| 出力波形 | 直角形 | ||
| 供給電圧 | 3.3V / 5.0V | ||
| 周波数範囲 | 5~40MHz | ||
| 動作温度 | -40~+85°C,または指定する | ||
| 周波数安定性 | 周波数容量 | ±10ppb 最大 | |
| 動作温度に対して | ±5ppb~±20ppb | ||
| 供給電圧と | ±0.5ppb 最大 (±5変化) | ||
| 負荷に対して | ±0.5ppb 最大 (±10変化) | ||
| vs 老化 | ±0.5ppb/日, ±50ppb/年, ±0.4ppm/10年 最大 | ||
| 電圧 Vol (Max.) /Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| 作業サイクル | 45~55% | ||
| 偽物 | -60dBc | ||
| 暖房 | ±0.1ppm (5分 @+25で,1時間参照) | ||
| 電力消費量 (安定状態) | 1.2W マックス | ||
| 周波数調整範囲 | ±0.5ppm (+1.65V±1.65V/+2.5V±2.5V) | ||
| フェーズノイズ @20MHz | @10Hz | -115dBc/Hz | |
| @100Hz | -130dBc/Hz | ||
| @1KHz | -140dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| パッキングユニット | 200個/リール | ||

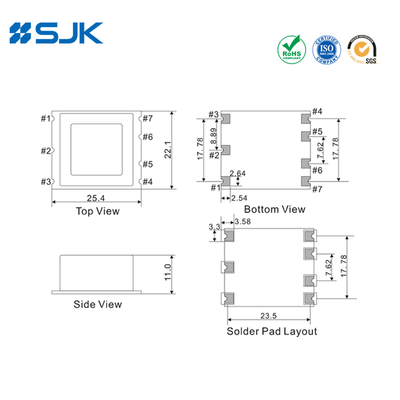

尺寸 [mm]
