| ブランド名: | SJK |
| モデル番号: | SJK-6T |
| MOQ: | 1000個 |
| 価格: | negotiable |
| パッケージの詳細: | 1Kp/バッグ |
| 支払条件: | T/T |

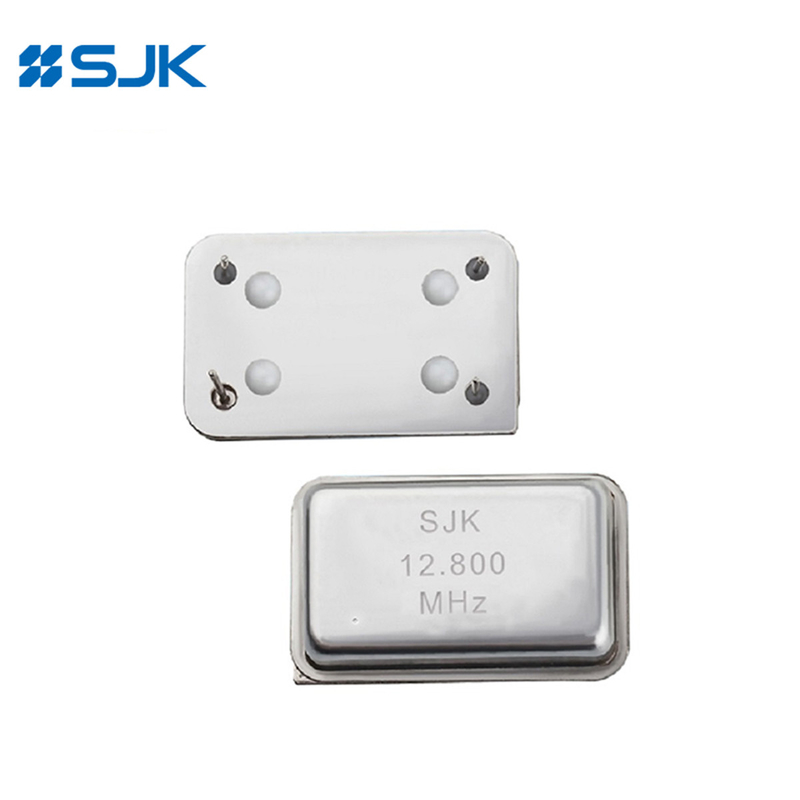

トルーホール14ピンTCXO 10-52MHz 3.3V 10pF クリップされたシナス波出力
特徴
典型的な20.4×12.8×7.8mm,DIP TCXO/VCTCXO
密封されたDIP-14パッケージ
二重密閉金属ケースと高い信頼性
VC-TCXO が利用可能
出力周波数: 1.25MHz~52MHz
CMOS またはカットされたシナス波出力
応用:大型機器,航空機器,通信機器,試験機器など
RoHS に準拠し,Pb のない
仕様
| タイプ | 6T DIP TCXO / VC-TCXO | ||
| 出力型 | 切断されたシナス波 | CMOS | |
| 出力負荷 | 10KΩ//10pF | 15pF,または指定 | |
| 周波数範囲 | 10~52MHz | 1.25~52MHz | |
| 供給電圧 | 2.8V / 3.3V | ||
| 供給電流 | 4mA 最大 | 25mA 最大 | |
| 出力レベル | 0.8Vp-p ミニット | 0.1Vcc/0.9Vcc | |
| 周波数安定性 | 許容性 | ±2.0ppm 最大 (2回再流後) | |
| 温度は | ±0.5ppm~±1.0ppm | ||
| 供給電圧 (Vcc±5%) と | ±0.2ppm 最大 | ||
| 負荷 (負荷は±10%の差) | ±0.2ppm 最大 | ||
| vs 老化 | ±1.0ppm 最大 | ||
| 自動周波数制御 (AFC) 範囲 (VCTCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| スタートタイム | 最大2秒 | ||
| 動作温度 | -40~+85°C,または指定する | ||
| 作業サイクル | 40~60% | ||
| フェーズノイズ @10MHz | 100kHz | -1115dBc/Hz | |
| 1kHz | -135dBc/Hz | ||
| 10kHz | -148dBc/Hz | ||
| パッキングユニット | 100個 | ||

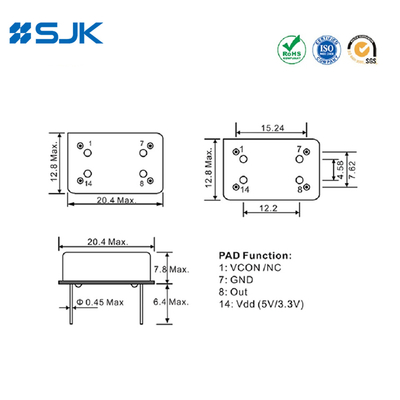

尺寸 [mm]
