| ブランド名: | SJK |
| モデル番号: | SJK-9T |
| MOQ: | 100個 |
| 価格: | negotiable |
| パッケージの詳細: | 1Kp/リール |
| 支払条件: | T/T |

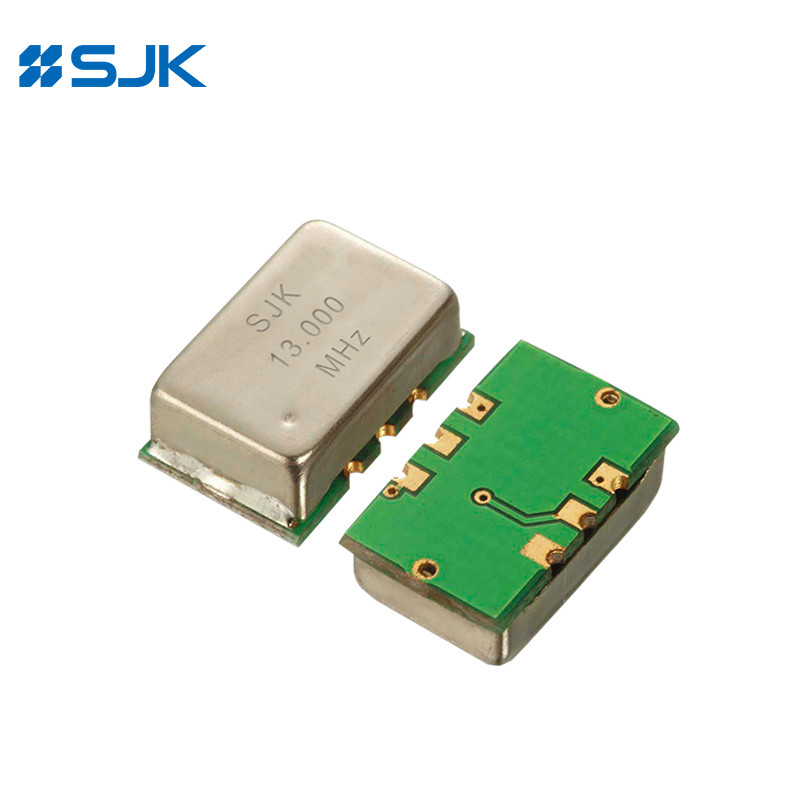

SMD 大サイズ 14*9.0mm TCXO 5~40MHz 3.3V ベースステーション
特徴
典型的な14.3×8.7×4.9mm SMD TCXO / VC-TCXO
FR-4PCBベースの金属カバー
切断されたシナス波またはCMOS出力
出力周波数: 5MHz~40MHz
VCTCXO が利用可能
低電流オプション
応用:大型機器,ベースステーション,WLAN,WiMAX,テスト機器など
RoHS に準拠し,Pb のない
仕様
| タイプ | 9T SMD TCXO / VC-TCXO | ||
| 出力型 | 切断されたシナス波 | CMOS | |
| 出力負荷 | 10KΩ//10pF | 15pF,または指定 | |
| 周波数範囲 | 5~40MHz | ||
| 供給電圧 | 3.3V / 5.0V | ||
| 供給電流 | 3.5mA 最大 | 6mA 最大 | |
| 出力レベル | 0.8Vp-p ミニット | 0.1Vcc/0.9Vcc | |
| 周波数安定性 | 許容性 | ±2.0ppm 最大 (2回のリフローの後) | |
| 温度は | ±0.5ppm | ||
| 供給電圧 (Vcc±5%) と | ±0.2ppm 最大 | ||
| 負荷 (負荷は±10%の差) | ±0.2ppm 最大 | ||
| vs 老化 | ±1.0ppm 最大 | ||
| 自動周波数制御 (AFC) 範囲 (VC-TCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| 開始時間 | 最大2秒 | ||
| 動作温度 | -40~+85°C,または指定する | ||
| 作業サイクル | 45~55% | ||
| フェーズノイズ @10MHz | 100kHz | -120dBc/Hz | |
| 1kHz | -140dBc/Hz | ||
| 10kHz | -148dBc/Hz | ||
| パッキングユニット | 200個/リール | ||

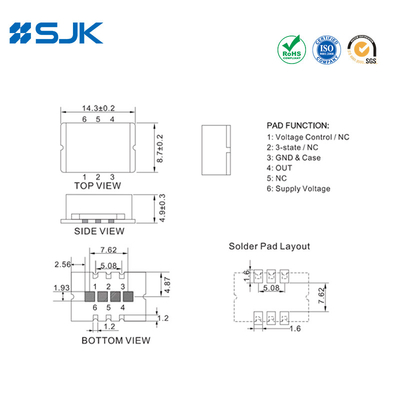

尺寸 [mm]
