| ブランド名: | SJK |
| モデル番号: | SJK-7T |
| MOQ: | 1000個 |
| 価格: | negotiable |
| パッケージの詳細: | 1Kp/リール |
| 支払条件: | T/T |

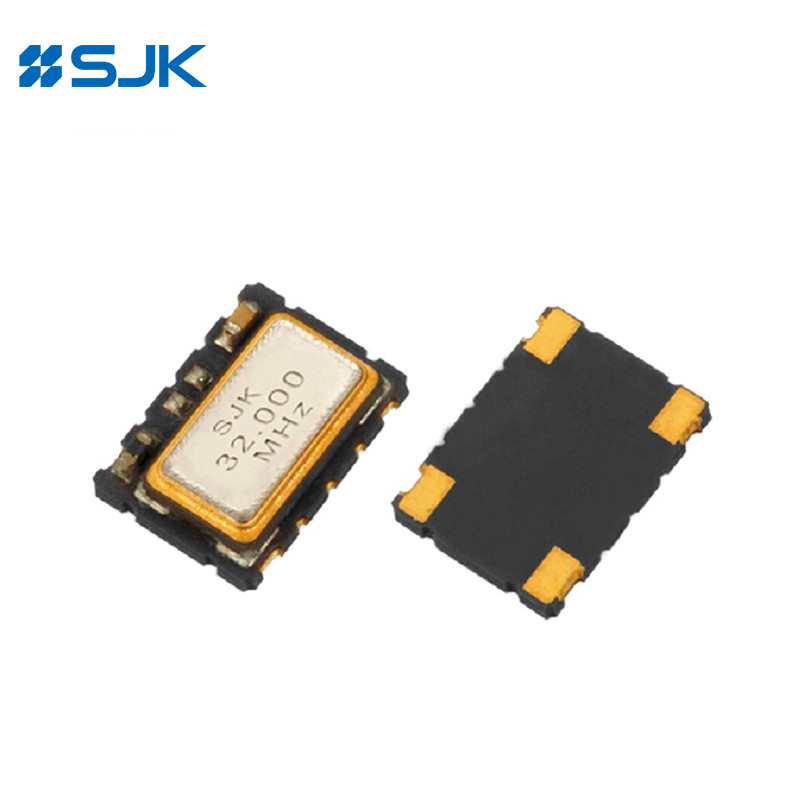

SMD 7050 TCXO 26.000MHz 1.8-3.3V クリップされたシナ波出力
特徴
典型的な7.0×5.0×1.9mmセラミックSMDパッケージ
CMOSとカットされたシナス波 (DCカットコンデンサーなし) 出力.
出力周波数範囲: 5MHzから52MHz
温度安定性: ±0.5ppm~±2ppm
VCTCXO が利用可能
オートマティック・マウントとリフロー・ソールド
応用:ベースステーション,WiMAX,フェムトセル,WLAN,ワイヤレス通信など
RoHs 準拠性と Pb フリー
仕様
| タイプ | 8Tシリーズ SMD TCXO / VC-TCXO | ||
| 出力型 | 切断されたシナス波 | CMOS | |
| 出力負荷 | 10KΩ//10pF | 15pF,または指定 | |
| 周波数範囲 | 5~52MHz | ||
| 供給電圧 | 3.3V / 5.0V | ||
| 供給電流 | 3.5mA 最大 | 6mA 最大 | |
| 出力レベル | 0.8Vp-p ミニット | 0.1Vcc/0.9Vcc | |
| 周波数安定性 | 許容性 | ±2.0ppm 最大 (2回再流後) | |
| 温度は | ±0.05ppm~±0.5ppm | ||
| 供給電圧 (Vcc±5%) と | ±0.3ppm 最大 | ||
| 負荷 (負荷は±10%の差) | ±0.2ppm 最大 | ||
| vs 老化 | ±1.0ppm 最大 | ||
| 自動周波数制御 (AFC) 範囲 (VCTCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| 開始時間 | 最大2秒 | ||
| 動作温度 | -40~+85°C,または指定する | ||
| 作業サイクル | 45~55% | ||
| フェーズノイズ @10MHz | 100KHz | -130dBc/Hz | |
| 1KHz | -145dBc/Hz | ||
| 10KHz | -154dBc/Hz | ||
| パッキングユニット | 1000個/リール | ||

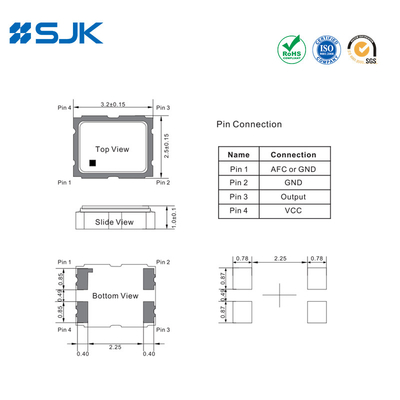

尺寸 [mm]
