| ブランド名: | SJK |
| モデル番号: | SJK-5T |
| MOQ: | 1000個 |
| 価格: | negotiable |
| パッケージの詳細: | 1Kp/リール |
| 支払条件: | T/T |

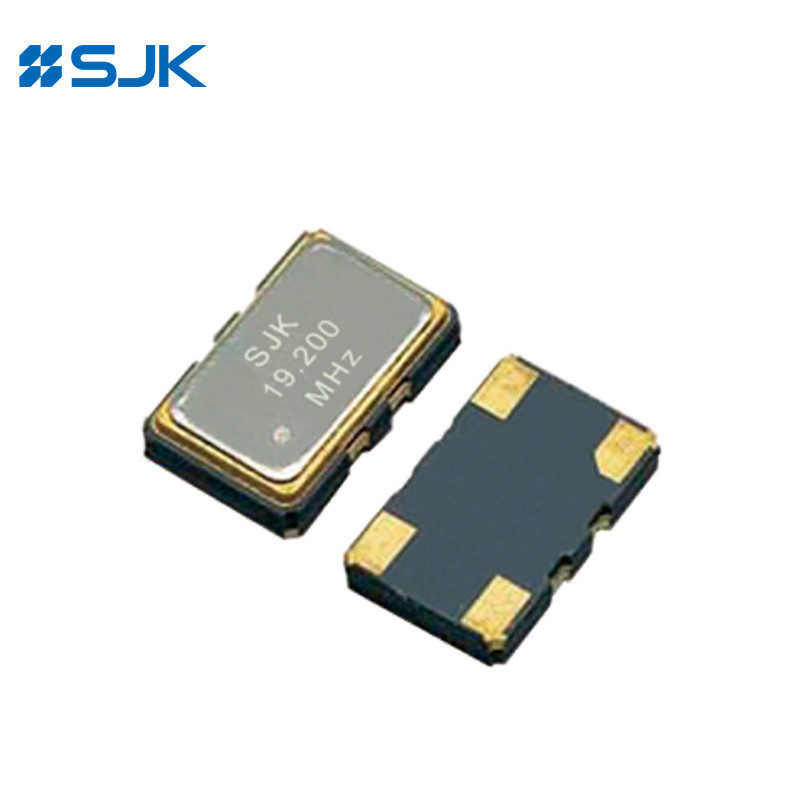

SMD 5032 TCXO クリップされたシナ波出力 10~52MHz 1.8-3.3V
特徴
典型的な5.0×3.2×1.5mmのセラミックSMDパッケージ
CMOSとカットされたシナス波 (DCカットコンデンサーなし) 出力.
出力周波数範囲:10MHzから52MHz
温度安定性: ±0.05ppm~±0.5ppm
VCTCXO が利用可能
オートマティック・マウントとリフロー・ソールド
応用:ベースステーション,ストラタム3,フェムトセル,WLAN,ワイヤレス通信など
RoHs 準拠性と Pb フリー
仕様
| タイプ | 5Tシリーズ SMD TCXO / VC-TCXO | ||
| 出力型 | 切断されたシナス波 | CMOS | |
| 出力負荷 | 10KΩ//10pF | 15pF,または指定 | |
| 周波数範囲 | 10~52MHz | ||
| 供給電圧 | 3.3V /5.0V | ||
| 供給電流 | 3.5mA 最大 | 8mA 最大 | |
| 出力レベル | 0.8Vp-p ミニット | 0.1Vcc/0.9Vcc | |
| 周波数安定性 | 許容性 | ±2.0ppm 最大 | |
| 温度は | ±0.05ppm~±0.5ppm | ||
| 供給電圧 (Vcc±5%) と | ±0.3ppm 最大 | ||
| 負荷 (負荷は±10%の差) | ±0.2ppm 最大 | ||
| vs 老化 | ±1.0ppm 最大 | ||
| 自動周波数制御 (AFC) 範囲 (VCTCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| 開始時間 | 最大2秒 | ||
| 動作温度 | -40~+85°C,または指定する | ||
| 作業サイクル | 45~55% | ||
| フェーズノイズ @10MHz | 100KHz | -125dBc/Hz | |
| 1KHz | -145dBc/Hz | ||
| 10KHz | -150dBc/Hz | ||
| パッキングユニット | 1000個/リール | ||

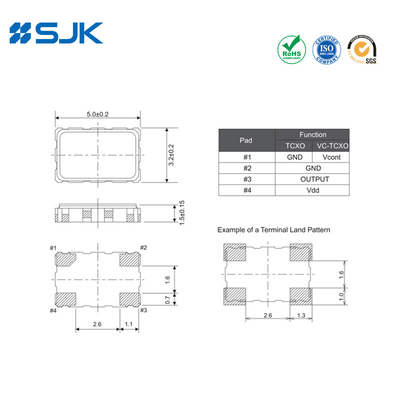

尺寸 [mm]
