| ブランド名: | SJK |
| モデル番号: | SJK-7J |
| MOQ: | 1000個 |
| 価格: | negotiable |
| パッケージの詳細: | 1Kp/リール |
| 支払条件: | T/T |

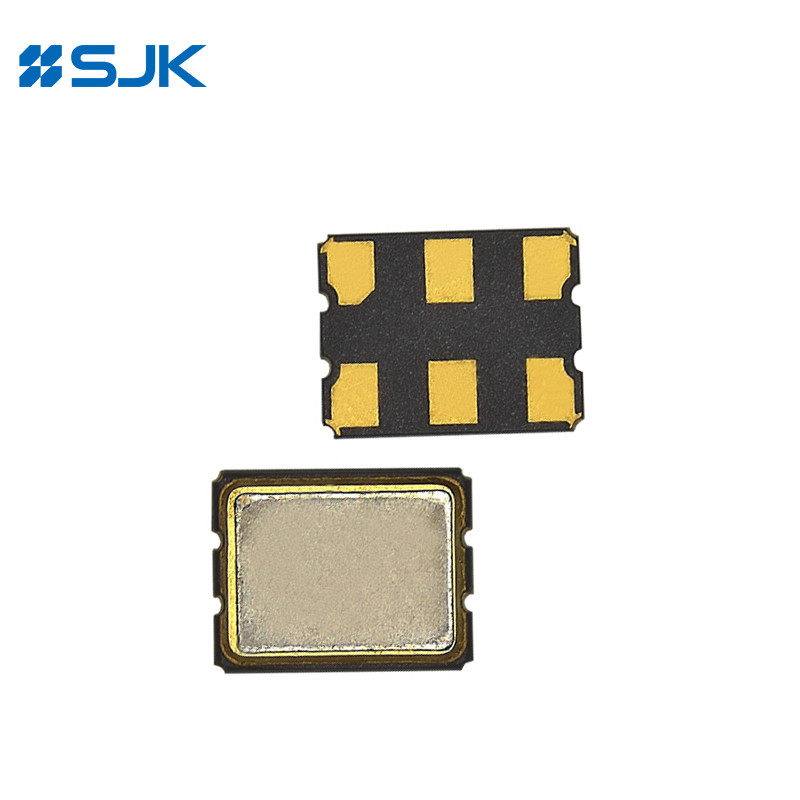

SMD 7050 LVPECL オシレーター 10~1500MHz ±25ppm SANアプリケーション用
特徴
差出力結晶振動器 (LVPECL出力)
典型的な7.0×5.0×1.45mm,LVPECL出力結晶振動器
出力周波数範囲 10MHzから1500MHz
低電源電圧操作: 2.5V/3.3V
優れた低相騒音とジッター
3つの状態の機能が利用可能
オートマティック・マウントとリフロー・ソールド
アプリケーション:サーバー,SAN,ブロードバンドアクセス,スマートグリッド,ギガビットイーサネット,ファイバーチャンネルなど
RoHS に準拠し,Pb のない
仕様
| タイプ | 7Jシリーズ LVPECL出力SMDオシレーター | ||
| 出力型 | LVPECL | ||
| 出力負荷 | 50ΩからVcc-2V | ||
| 供給電圧 | 2.5V/3.3V | ||
| 周波数範囲 | 10~320MHz | 10~1500MHz | |
| 供給電流 | 100mA 最大 | 50mA 最大 | |
| 総周波数安定性* | ±25ppm, ±50ppm,または指定する | ||
| 動作温度 | -40~+85°C,または指定する | ||
| 貯蔵温度 | -55~+125°C | ||
| 電圧 Vol (Max.) /Voh (Min.) | Vcc-1.62V / Vcc-1.026V | ||
| 上昇 (Tr) /減少 (Tf) 時間 | 1.0ns マックス | ||
| 作業サイクル | 45~55% | ||
| 開始時間 | 最大2秒 | 最大10秒 | |
| フェーズノイズ (156.25MHz) @1KHz | -130dBc/Hz | -113dBc/Hz | |
| フェーズジッター (12KHz~20MHz) | 1pS マックス | ||
| 年化 (25°C) | ±3ppm/年 最大 | ||
| パッキングユニット | 1000個/リール | ||
*25°Cの周波数容量,温度変動,電源電圧変動,老化,振動を含む
尺寸 [mm]
