| 仕様と寸法 |
特徴

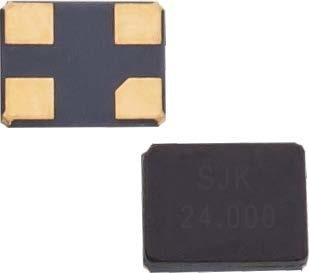

2520サイズミニチュアで軽量なSMD結晶共鳴器 0.75mmの低プロフィール
12MHzから64MHzまでの広い周波数帯
優れた耐熱性
高精度,高い信頼性
オートマティック・マウントとリフロー・ソールド
応用:電信,消費者デバイス,DVC,PC,DSC,自動車アプリケーションなど
RoHS に準拠する
仕様
| タイプ | 7Z 密封されたガラス型SMD結晶 | |||
| 周波数範囲 | 12~13MHz | 13~20MHz | 20~27MHz | 27~64MHz |
| オーバートーンオーダー | 基本的 | |||
| 負荷容量 | 8pF,10pF,12pF,または指定する | |||
| ドライブレベル | 1~50μW 最大 (10μW 典型) | |||
| 周波数容量 | ±10ppm, ±20ppm,または指定する | |||
| 連続抵抗 | 最大200Ω | 150Ω 最大 | 80Ω 最大 | 60Ω 最大 |
| シャント容量 | 5pF 最大 | |||
| 動作温度 | -20~+70°C, -40~+85°C,または指定する | |||
| 貯蔵温度 | -55~+125°C | |||
| 年化 (25°C) | ±3ppm/年 最大 | |||
| パッキングユニット | 3000個/リール | |||
尺寸 [mm]
