| 仕様と寸法 |
特徴

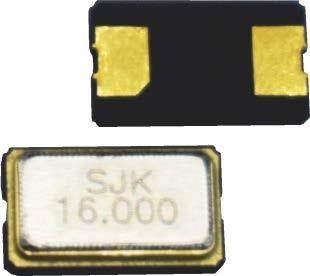

6035サイズミニチュアSMD結晶ユニット 1.0mmの低プロフィール
8MHzから100MHzまでの広い周波数帯
高精度,高い信頼性
2パッドのパッケージ
オートマティック・マウントとリフロー・ソールド
応用:自動車用アプリケーション,サーバー,PC,PDA,電信,無線通信など
RoHS に準拠し,Pb のない
仕様
| タイプ | 6J シームシールドSMDクリスタル | |||
| 周波数範囲 | 8~10MHz | 10~12MHz | 12~40MHz | 40~100MHz |
| オーバートーンオーダー | 基本的 | 3番目オーバートーン | ||
| ドライブレベル | 1~200μW 最大 (100μW タイプ) | |||
| 負荷容量 | 10pF,16pF,20pF,または指定する | |||
| 周波数容量 | ±10ppm±20ppm,または指定する | |||
| 連続抵抗 | 150Ω 最大 | 80オーマックス | 50オーマックス | 70オーマックス |
| シャント容量 | 5pF 最大 | |||
| 動作温度 | -20〜+70°C, -40〜+85°C°C指定する | |||
| 貯蔵温度 | -55~+125°C | |||
| 年齢 (25歳)°C) | ±3ppm/年 最大 | |||
| パッキングユニット | 1000個/リール | |||
尺寸 [mm]
